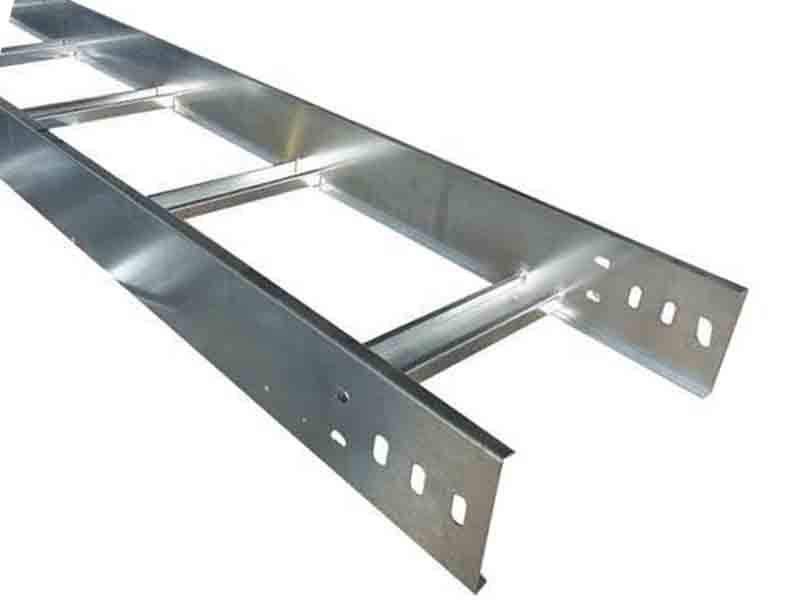

　金屬梯式橋架：

　　產品品牌 :廣州協合

　　所屬類別 :梯式橋架

　　產品材質 :金屬

　　產品價格 :立即聯系我們獲取**報價~

　　生產商 :廣州協合電氣橋架生產廠家

     金屬梯式橋架特點：

　　中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，讓該產品成為電纜橋架行業的焦點，適用于一般敷設直徑比較大的電纜，特別適用于高、低動力電纜的敷設。

     金屬梯式橋架簡介：

　　梯式橋架是根百據國內外有關資料及同類產品改進而成的一個新種類，它具有重量輕，成本低度，造型別具一格，安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。梯式橋架專備有護罩，屬需要配護罩時可在訂貨時注明，其所有配件與托盤式、槽式橋架通用。

     金屬梯式橋架優勢：

　　梯式橋架重量較輕，承受能力卻非常強，造型別致，散熱、透氣性能好。

　　梯式電纜橋架與槽式橋架、托盤式橋架比起來，它可以不需要蓋板，可以減低成本，蓋板**于防塵、防護線纜收到外部傷害，一般無塵車間安裝鍍鋅梯式橋架不需要蓋板，特殊環境做出相應的措施。

     金屬梯式橋架如何選擇：

　　梯式電纜橋架種類有：不銹鋼梯式橋?qū)＜?、鋁合金梯式橋架、鍍屬鋅梯式橋架、防火梯式橋架、靜電噴塑梯式橋架、熱浸鋅梯式橋架、玻璃鋼梯式橋架等等...

　　1、大跨距橋架要驗證

　　對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

　　2、是否有防火要求

　　電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足**有關規范或標準的要求。在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

　　3、組件必須匹配

　　各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

　　4、根據強電和弱電選擇填充率

　　電纜梯架寬度和高度的選擇應符合填充率的要求，電纜的梯架的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展裕量。

　　4、負荷等級要大于預算等級

　　在選擇電纜梯架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m 時，則工作均布荷載應滿足要求。

　　5、根據使用環境選擇材質

　　電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。

     金屬梯式橋架用途：

　　梯式電纜橋架主要用途是敷設大口徑電纜線，它的承載能力比槽式、托盤式橋架都要好，常用于地下室、機房、豎井。

　　梯式橋架：⑴梯式橋架是根據國內外有關資料及同類產品改進而成的一個新種類，⑵它具有重量輕，成本低，造型別具一格，安裝方便、散熱、透氣性好等優點。⑶它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。⑷梯式橋架備有護罩，需要配護罩時可在訂貨時注明，其所有配件與托盤式、槽式橋架通用。

     金屬梯式橋架的鑒別方法：

　　(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。

　　(2)計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。

　　(3)按**的電纜總均布荷載值來驗算橋架強度。驗算式如下：

　　Q使用=q1+q2

　　式中：q1 --電纜的均布荷載(各層的均布荷載中取**值)(kN/

　　m2)，均布荷載是托盤、梯架或電纜槽的荷載;

　　q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kN/

　　m2),q2值的計算，人的重量一般按p=90kg計。

　　表示集中荷載和均布荷載的彎距如圖2

　　按**彎距相等的條件折算：

　　令pι/4=q2ι2/8則q2=2p/ι

　　∵P=90kg

　　∴q2=180/ι

　　式中：P--1人的荷載

　　ι--1個支撐點間距(若支點間距不等時取**值)(m)

　　q2--1 人的等效均布荷載(kg/m)

　　根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。

　　(4)撓度

　　撓度值如何取定,目前尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的**允許應力,并保證有足夠的安全系數,一般**撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

　　梯式橋架橋架執行標準【含國標厚度說明】：

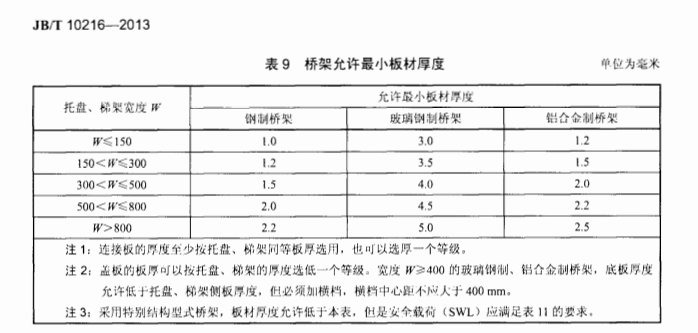

　　電纜橋架厚度**標準(國標厚度)

　　JB/T：中國機械行業(含機械、電工、儀器儀表等)推薦性行業標準

　　GB：**強制標準，簡稱“國標”

　　GB/T：**推薦標準，簡稱“國標推薦”

　　CECS：中國工程建設標準化協會

　　《JBT10216-2013 電控配電用電纜橋架》

    電纜橋架厚度**標準(國標厚度)：

    梯級式電纜橋架橋架備有護罩 ，需要配置護罩時可要訂貨時注明，其所配件與托盤式、槽式橋架通用。

    梯級式電纜橋架其表面處理為靜電噴涂、鍍鋅、熱鍍鋅三種，在重腐蝕環境中可采用靜電噴涂防腐處理。

    用戶所需梯級式電纜橋架如超出本標準范圍的品種規格，可來圖、來函或面洽。
