      抗震管廊支架：

　　產品品牌 :廣州協合

　　所屬類別 :管廊支架

　　產品價格 :立即聯系我們獲取**報價~

　　生產商 :廣州協合電氣橋架生產廠家

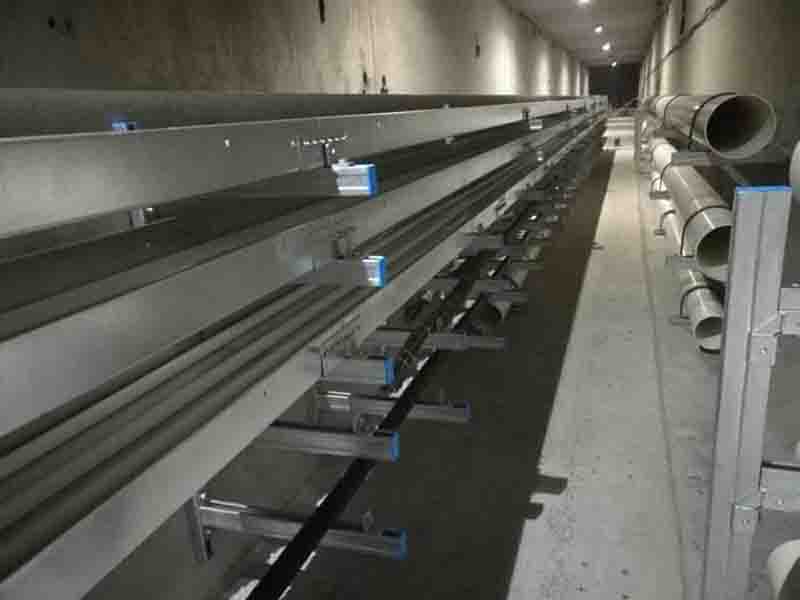

     抗震管廊支架簡介：

　　支承管道的管架通常分為三部分：

　　一、 屬于土建結構部分。習慣稱之為“管架”或“管廊”，包括內管廊和外管廊。

　　二、 管道與土建結構之間相接的各種支、托、吊部分。

　　三、 生根在建筑結構上的各種支架，高度通常在2m以下。

　　通常**類支架由配管專業提供條件，由土建專業設計完成;第二類支架通常由配管專業負責設計;第三類支架在建筑物上的預埋件由土建專業設計，其他部分由配管專業完成。

     抗震管廊支架的分類及定義：

　　按支架的作用分為三大類：承重架，限制性支架和減振架。

　、 承重架：用來承受管道的重力及其它垂直向下荷載的支吊架。它又可分為：剛性支吊架、可變支吊架或彈簧吊架、恒力吊架。

　　a、剛性支吊架：用于無垂直位移的場合。

　　b、可變支吊架或彈簧吊架：用于有少量垂直位移的場合。

　　c、恒力吊架：用于垂直位移較大的地方。

　、 限制性支架：用來阻止、限制或控制管道系統熱位移的支架。它又可分為導向架、限位架和固定架。

　　a、導向架：使管道只能沿軸向移動的支架，不允許有角位移。

　　b、限位架：允許管子的某一點有角位移，但不允許有線位移。

　　c、固定架：不允許支承點有三個軸線的全部線位移和角位移。

　、 減振架：用來控制或減除重力和熱膨脹作用以外的任何力(如物料沖擊、機械振動、風力及地震等外部荷載)的作用所產生的管道振動的支架。減振架有彈簧和油壓式兩種類型。

     抗震管廊支架優勢：

　　1.抗震管廊支架的安裝承受了一部分的重量，有效的保護了在平衡的角邊對角線的支撐功能中穩定的效果功能，

　　2.實現了在多種的連接功能的使用中移動效率高和方便的特點優勢。

　　3.我們在安裝管廊支架的時候通過在裝修的工藝支撐的移動步驟中能承受了兩端的使用穩定的效果，及時的保護了在承受重力的支撐能源中容易移動和安裝的穩定工作用途，

　　4.改善了在支撐牢固的地方耐使用的特點。

　　5.管廊支架的設計安裝在使用中能滿足了在安裝的零件造成工藝生產不穩定的現象。

　　6.保護了在大批的生產工藝的技術使用中安裝效率高和彈性使用穩定的效果。

     抗震管廊支架特點：

　　1、平安用溝槽式卡箍接洽及相應的管件安置動工，只需機械組裝，無須焊接，沒有明火，因此，沒有焊渣混濁管路，可保證工地平安，對禁火情況條件下的動工，尢為適宜。

　　2、占用空間小溝槽式卡箍接洽連結所占空間約為法蘭的70%，并且由于緊固螺栓數目少且無對象性，格外實用空間狹窄情況條件下的動工。

　　3、快捷采取溝槽卡箍接洽和相應的管件安置管路，動工中不用要焊，不用要二次鍍鋅、二次安置。升高了安置速率。

　　4、可靠科學公道的機關策畫，奇特的C型橡膠密封圈、實現三重密封，擔保了連結密封的可靠性。

　　5、輕便卡箍接洽重量輕、螺栓數目少、安置簡便，不用要格外技能。

　　6、經濟由于安置快捷、無須格外技能，安置返修率低，因而綜合安置工本較法蘭可減省30-50%。

　　抗震管廊支架如何設置安裝(位置的要點如何確定)：

　、 承重架距離不應大于支架的**間距。

　　除非采取其他增加管道跨距的措施，否則這一點必須嚴格執行。有壓力脈動的管道還要按管道的固有頻率來決定支架間距，避免發生共振。為保證不發生共振，通常管道的固有頻率要求在8次/秒以上。

　、 盡量利用已有的土建結構的構件支承，及在管廊的梁柱上支承。

　、 做柔性分析的管道，支架位置根據分析決定，并考慮支承的可能性。

　、 在垂直管到彎頭附近，或在垂直段重心以上做承重架，垂直段長時，可在下部增設導向架。

　、 在集中荷載大的管道組成件附近設承重架。

　、 盡量使設備接口的受力減小。

　、 考慮維修方便，使拆卸管段時**不需做臨時支架。

　　支架的位置及類型應盡量減小作用力對被生根部件的不良影響。

     抗震管廊支架的鑒別方法：

　　(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。

　　(2)計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。

　　(3)按**的電纜總均布荷載值來驗算橋架強度。驗算式如下：

　　Q使用=q1+q2

　　式中：q1 --電纜的均布荷載(各層的均布荷載中取**值)(kN/

　　m2)，均布荷載是托盤、梯架或電纜槽的荷載;

　　q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kN/

　　m2),q2值的計算，人的重量一般按p=90kg計。

　　表示集中荷載和均布荷載的彎距如圖2

　　按**彎距相等的條件折算：

　　令pι/4=q2ι2/8則q2=2p/ι

　　∵P=90kg

　　∴q2=180/ι

　　式中：P--1人的荷載

　　ι--1個支撐點間距(若支點間距不等時取**值)(m)

　　q2--1 人的等效均布荷載(kg/m)

　　根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。

　　(4)撓度

　　撓度值如何取定,目前尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的**允許應力,并保證有足夠的安全系數,一般**撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

     抗震管廊支架用途：

　　用分為三大類:承重架、限制性支架和減振架。

　　1 承重架 : 用來承受管道的重力及其它垂直向下載荷的支架(含可調支架)。

　　a)滑動架:在支承點的下方支撐的托架,除垂直方向支撐力及水平方向摩擦

　　力以外,沒有其他任何阻力。

　　b)彈簧架:包括恒力彈簧架和可變彈簧架。

　　c )剛性吊架:在支承點的上方以懸吊的方式承受管道的重力及其他垂直向

　　下的荷載,吊桿處于受拉狀態。

　　d)滾動支架:采用滾筒支承,摩擦力較小。

　　2 限制性支架:用來阻止、限制或控制管道系統位移的支架(含可調限位架)。

　　a)導向架:使管道只能沿軸向移動的支架,并阻止因彎矩或扭矩引起的旋轉。

　　b)限位架:限位架的作用是限制線位移.在所限制的軸線上,至少有一個方向

　　被限制。

　　c)定值限位架:在任何一個軸線上限制管道的位移至所要求的數值,稱為定

　　值限位架。

　　d)固定架:限制管道的全部位移。

　　3 減振架:用來控制或減小除重力和熱膨脹作用以外的任何力(如物料沖擊、機

　　械振動、風力及地震等外部荷載)的作用所產生的管道振動的支架。

     抗震管廊電纜支架執行標準【含國標厚度說明】：

　　電纜橋架厚度**標準(國標厚度)

　　JB/T：中國機械行業(含機械、電工、儀器儀表等)推薦性行業標準

　　GB：**強制標準，簡稱“國標”

　　GB/T：**推薦標準，簡稱“國標推薦”

　　CECS：中國工程建設標準化協會

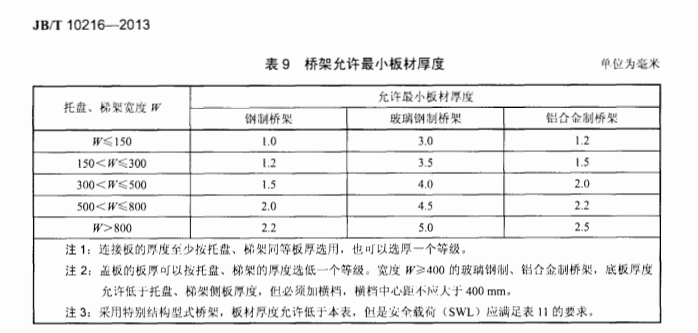

　　《JBT10216-2013 電控配電用電纜橋架》

    電纜橋架厚度**標準(國標厚度)：
